UQD-BUTTON
• 符合OCP性能标准
• 主体材料：标配SUS304，其它材料可定制
• 密封材料：标配EPDM，其它材料可定制
• 连接方式：快插连接
• 在连接和断开时无泄漏
联系我们
快插接头，可以减少终端用户在不理想的空间、照明、温度限制下的连接难度，在活动液体环路环境中可以通过按钮进行带压连接/断开，适用于开放式终端进出接口。

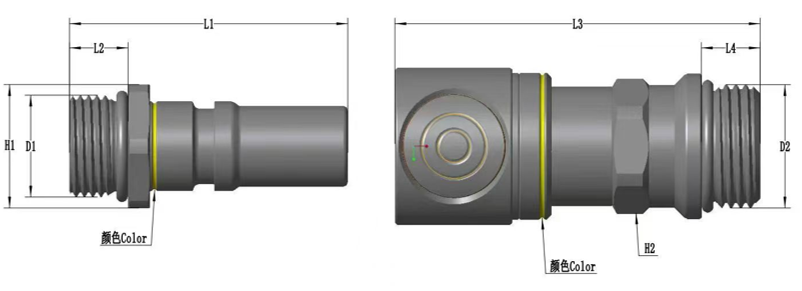

插头 | |||||||
产品型号 | 颜色标识 | 末端 | 连接方式 | L1 | L2 | D1 | H1 |
UQD02-KOI01P | 金色 | 7/16-20 UNF-2A 外牙 | 快插 | 37.7 | 8 | 7/16-20 UNF-2A | A/F14 |
UQD08-KOI01P | 金色 | 7/8-14 UNF-2A 外牙 | 快插 | 60.6 | 12.7 | 7/8-14 UNF-2A | A/F27 |
插座 | |||||||
产品型号 | 颜色标识 | 末端 | 连接方式 | L3 | L4 | D2 | H2 |
UQD02-KOI01S | 金色 | G1/8-28 B 外牙 | 快插 | 52 | 8 | G1/8-28 B | A/F14 |
UQD08-KOI01S | 金色 | 1 1/16-12 UN-2A UNF-2A 外牙 | 快插 | 79.5 | 12.7 | 1 1/16-12 UN-2A UNF-2A | A/F27 |

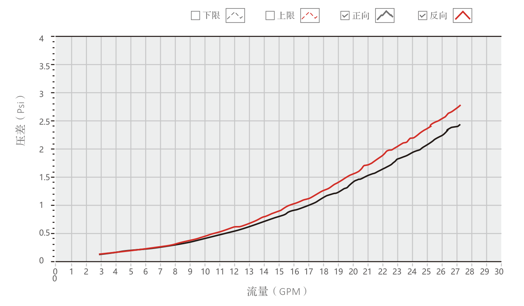

测试条件
- 正向：插头流向插座
- 反向：插座流向插头
- 液体介质：水
- 温度：室温
