快插接头，可以减少终端用户在不理想的空间、照明、温度限制下的连接难度，在活动液体环路环境中可以进行带压连接/断开，适用于开放式终端进出接口。

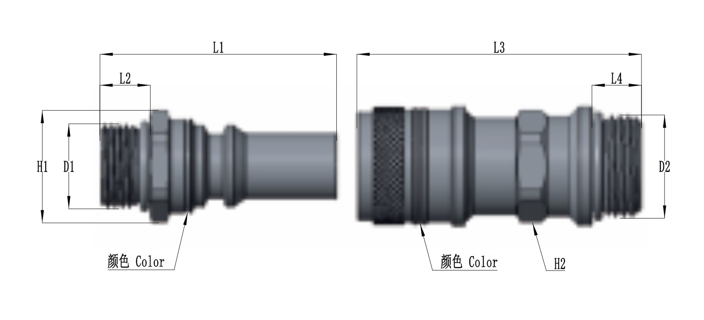

插头 | |||||||
产品型号 | 颜色标识 | 末端 | 连接方式 | L1 | L2 | D1 | H1 |
UQD02P | 金色 | G1/8-28 B 外牙 | 快插 | 37.7 | 8 | G1/8-28 B | A/F14 |
UQD04P | 金色 | G1/4-19 B 外牙 | 快插 | 45 | 9.7 | G1/4-19 B | A/F19 |
UQD06P | 金色 | 3/4-16 UNF-2A 外牙 | 快插 | 56.2 | 11 | 3/4-16 UNF-2A | A/F22 |
UQD08P | 金色 | 7/8-14 UNF-2A 外牙 | 快插 | 60.6 | 12.7 | 7/8-14 UNF-2A | A/F27 |
插座 | |||||||
产品型号 | 颜色标识 | 末端 | 连接方式 | L3 | L4 | D2 | H2 |
UQD02S | 金色 | G1/8-28 B 外牙 | 快插 | 46.5 | 8 | G1/8-28 B | A/F14 |
UQD04S | 金色 | 3/8" 宝塔接头 | 快插 | 70 | 24.5 | Ø12 | A/F19 |
UQD06S | 金色 | 3/4-16 UNF-2A 外牙 | 快插 | 62 | 11 | 3/4-16 UNF-2A | A/F22 |
UQD08S | 金色 | 7/8-14 UNF-2A 外牙 | 快插 | 72.8 | 12.7 | 1 1/16-14 UN-2A | A/F27 |

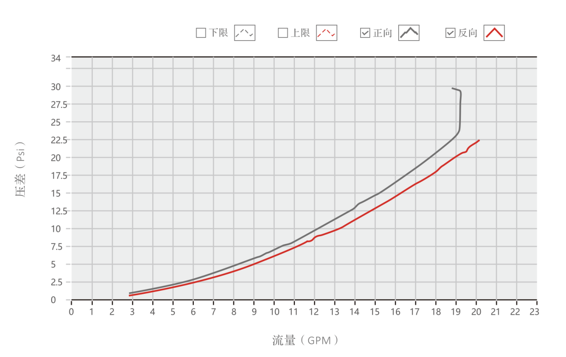

测试条件
- 正向：插头流向插座
- 反向：插座流向插头
- 液体介质：水
- 温度：室温
