UQDB
快接头

UQDB

•符合OCP性能标准

• 主体材料:标配SUS304,其它材料可定制

• 密封材料:标配EPDM,其它材料可定制

• 连接方式:盲插连接

• 在连接和断开时无泄漏

• 浮动范围± 1mm

联系我们
产品介绍

盲插接头,可以減少终端用户在不理想的空间、照明、温度限制下的连接难度,在活动液体环路环境中可以进行带压连接/断开,适用于隐藏式终端进出接口。

产品图纸
产品图纸
技术参数

插头

产品型号

颜色标识

末端

连接方式

L1

L2

D1

H1

UQDB02P

金色

7/16-20 UNF-2A 外牙

盲插

36

9

Ø21

A/F20

UQDB04P

金色

9/16-8 UNF-2A 外牙

盲插

45.3

10

Ø25

A/F24

UQDB06P

金色

3/4-16 UNF-2A 外牙

盲插

49.9

11.1

Ø28.3

A/F27

UQDB08P

金色

7/8-14 UNF-2A 外牙

盲插

56.1

12.5

Ø31.3

A/F30

插座

产品型号

颜色标识

末端

连接方式

L3

L4

D2

H2

UQDB02S

金色

9/16-18 UNF-2A 外牙

盲插

33.8

10

Ø21

A/F20

UQDB04S

金色

3/4-16 UNF-2A 外牙

盲插

39.6

11.1

Ø25

A/F24

UQDB06S

金色

7/8-14 UNF-2A 外牙

盲插

44.5

12.4

Ø28.3

A/F27

UQDB08S

金色

11/16-12 UNF-2A 外牙

盲插

50.5

15

Ø31.3

A/F30

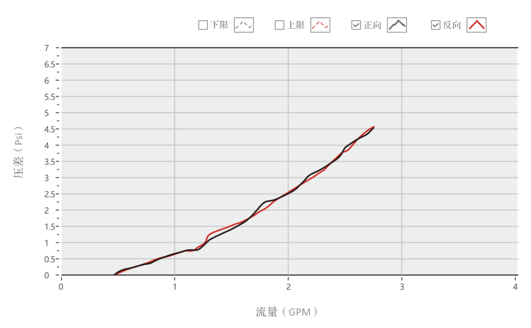

流量曲线/压降图

测试条件

  • 正向:插头流向插座
  • 反向:插座流向插头
  • 液体介质:水
  • 温度:室温
流量曲线/压降图
